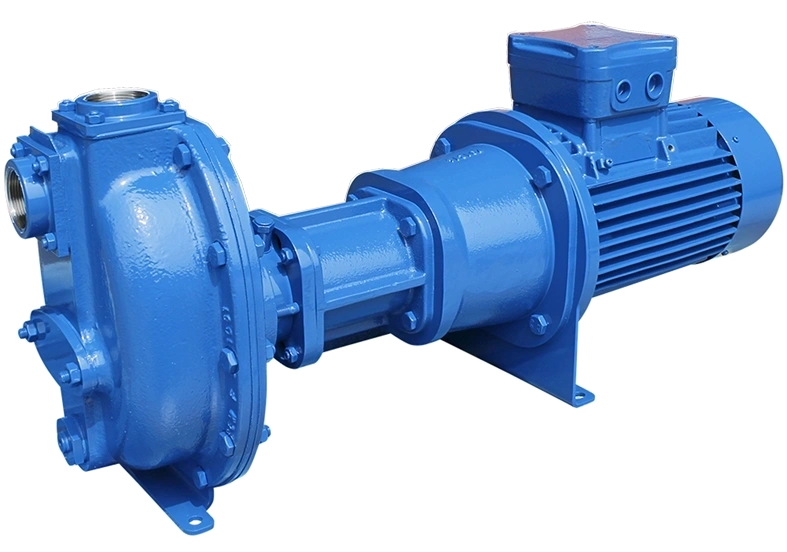

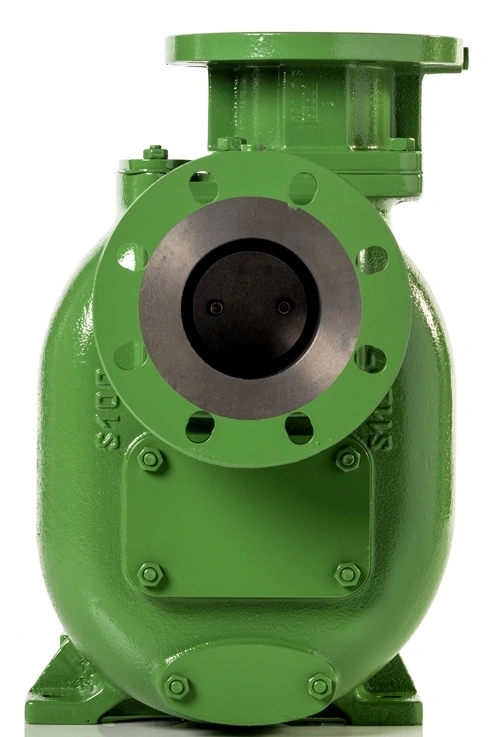

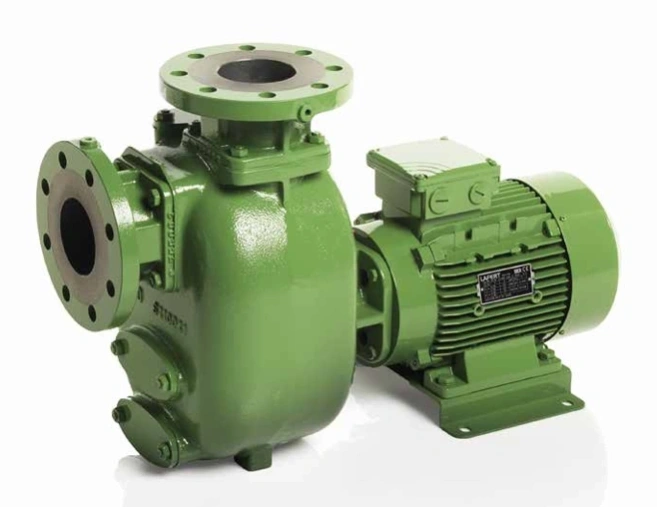

S-serie VP

De pompen uit de S-serie zijn zelfaanzuigende centrifugaalpompen met een open waaier voor een grote doorgang van vaste deeltjes. Hierdoor zijn ze geschikt voor afvalwater met corrosieve en viskeuze vloeistoffen, vaste deeltjes in suspensie, schurende poeders en luchtbellen. Een belangrijk voordeel van dit type pomp is dat deze niet ondergedompeld hoeft te worden. De maximale zuighoogte is afhankelijk van de fysische omstandigheden van de gepompte vloeistof en kan tot 8 meter bedragen. Ook leverbaar met ATEX-certificaat.

Uitvoeringen

De S-serie van Victor Pumps is leverbaar in stationaire en mobiele uitvoeringen. De stationaire uitvoeringen variëren van een compacte monoblockuitvoering tot een klassieke opstelling met fundatieplaat of tankframe. De mobiele uitvoeringen zijn beschikbaar op een transportframe, trolley, trailer of skid, ideaal voor tijdelijke of noodtoepassingen.

Deskundig advies
Offerte aanvragen
brand-img-Victor Pumps
S-serie VP
Artikel
S serie Victor Pumps
Waaiersoort
Open
Maximale capaciteit
600 m³/h
Maximale aanzuighoogte
8 m
Maximale opvoerhoogte
60 mwk
Merk
Victor Pumps
Toepassing
Afvalwater, Chemische industrie, Industriële installaties, Raffinaderij, Slurry & zandwinning, Waterzuivering

Standaard materialen

  • Gietijzer
  • Nodulair gietijzer
  • RVS
  • Brons
  • Aluminium
  • Op aanvraag: Hybride materiaalcombinaties of versterkte uitvoeringen voor sterk schurende deeltjes
Meer weten over dit product?
victor-pumps-brochure-s-pumps-3

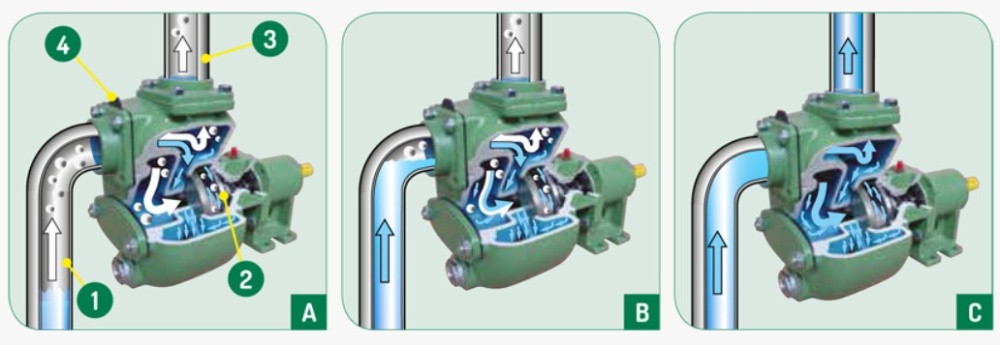

De zelfaanzuigende pomp verwerkt alle lucht uit de zuigleiding. Het pomphuis moet gevuld zijn met water.

A. De draaiende waaier creëert een vacuüm waardoor lucht wordt aangezogen en gemengd met de vloeistof in het pomphuis.

B. Het lucht-vloeistofmengsel wordt naar de perszijde gevoerd, waar de lucht wordt afgevoerd via de persaansluiting en de vloeistof terugvalt voor hergebruik aan de zuigzijde.

C. De hoge zuigaansluiting houdt voldoende vloeistof in het pomphuis voor herhaald aanzuigen. De terugslagklep voorkomt terugstroming en verkort de aanzuigtijd.

S-serie 2" (DN50): S 40, S 41, S 42, S 45, S 45+70, S 46+50, S 46+70, S 50, S 51, S 60, S 60+60, S 61+50, S 61+60, S 63, S 65, S 66, S 67, S 68, S 68+40, S 69, S 69+40

S-serie 3" (DN80): S 80, S 80+60, S 81, S 81+60, S 82+50, S 82+60, S 83, S 85, S 88, S 91

S-serie 4" (DN100): S100, S105, S108, S121, S126

S-serie 6" en 8" (DN150/DN200): S150, S161, S163, S170, S180, S201+50, S220+50, S230+40, S230+50

Voordelen

Waarom kiezen voor de S-serie VP

Mogelijkheid tot ATEX-certificering
Leverbaar in ATEX-uitvoering voor zone 1 en 2, zodat de pomp veilig kan worden ingezet in explosiegevaarlijke omgevingen.
Zeer slijtvast
De pompen uit de S-serie zijn uitgerust met een heavy-duty open waaier en slijtplaat, speciaal ontworpen voor abrasieve toepassingen en het doorlaten van vaste deeltjes. Op aanvraag leverbaar met een snijinrichting voor zachte vaste stoffen.
Snel aanzuigend
De pompen uit de S-serie hoeven niet te worden ondergedompeld in de vloeistof en kunnen boven, naast of onder het vloeistofniveau worden geplaatst. Het ontwerp garandeert snelle aanzuiging van het medium vanuit de lege zuigleiding.

Toepassingen

Industriële toepassingsgebieden

Afvalwater
Industriële installaties
Chemische industrie
Slurry & zandwinning
